10G網口的防護方案｜檳城電子

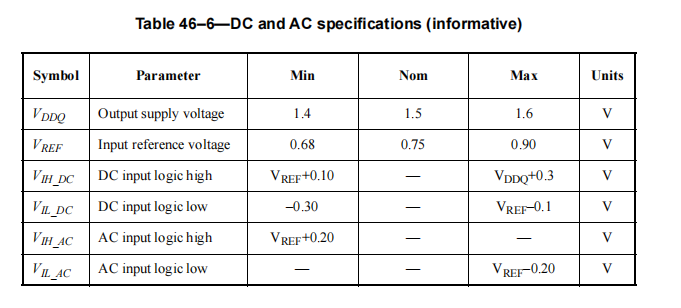

【10G網口的電性參數】
從上表得知，10G網口的工作電平高值為1.6V，所以在防護時，推薦選擇3.3V的TVS防護器件；
【10G網口的防護要求】

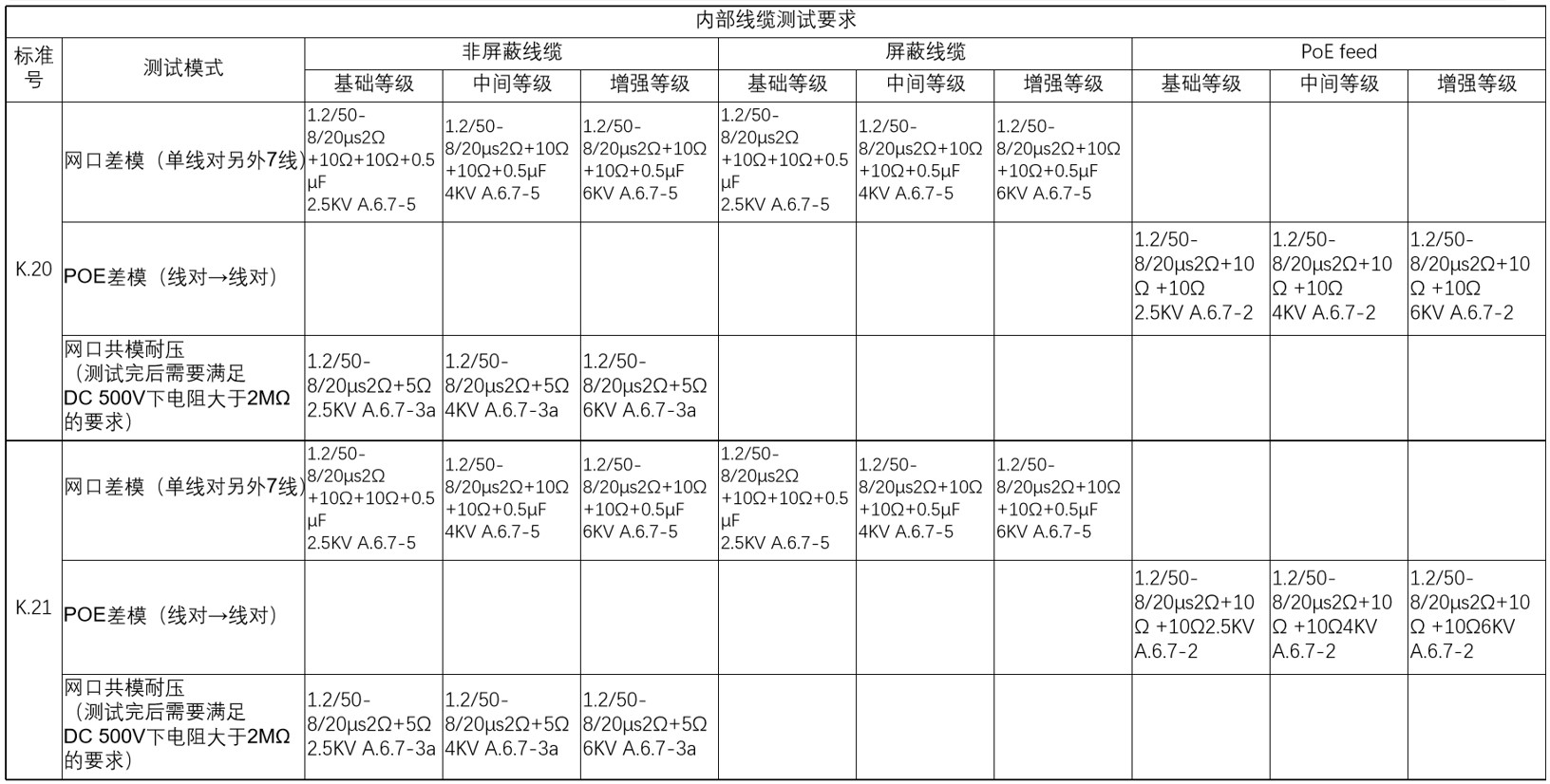

根據ITU-T K.20/K.21的測試要求，網口常見的測試等級如下：
從上表得知，室內10G網口的防護,最高等級為差共模6KV，測試的接線圖分別如下：

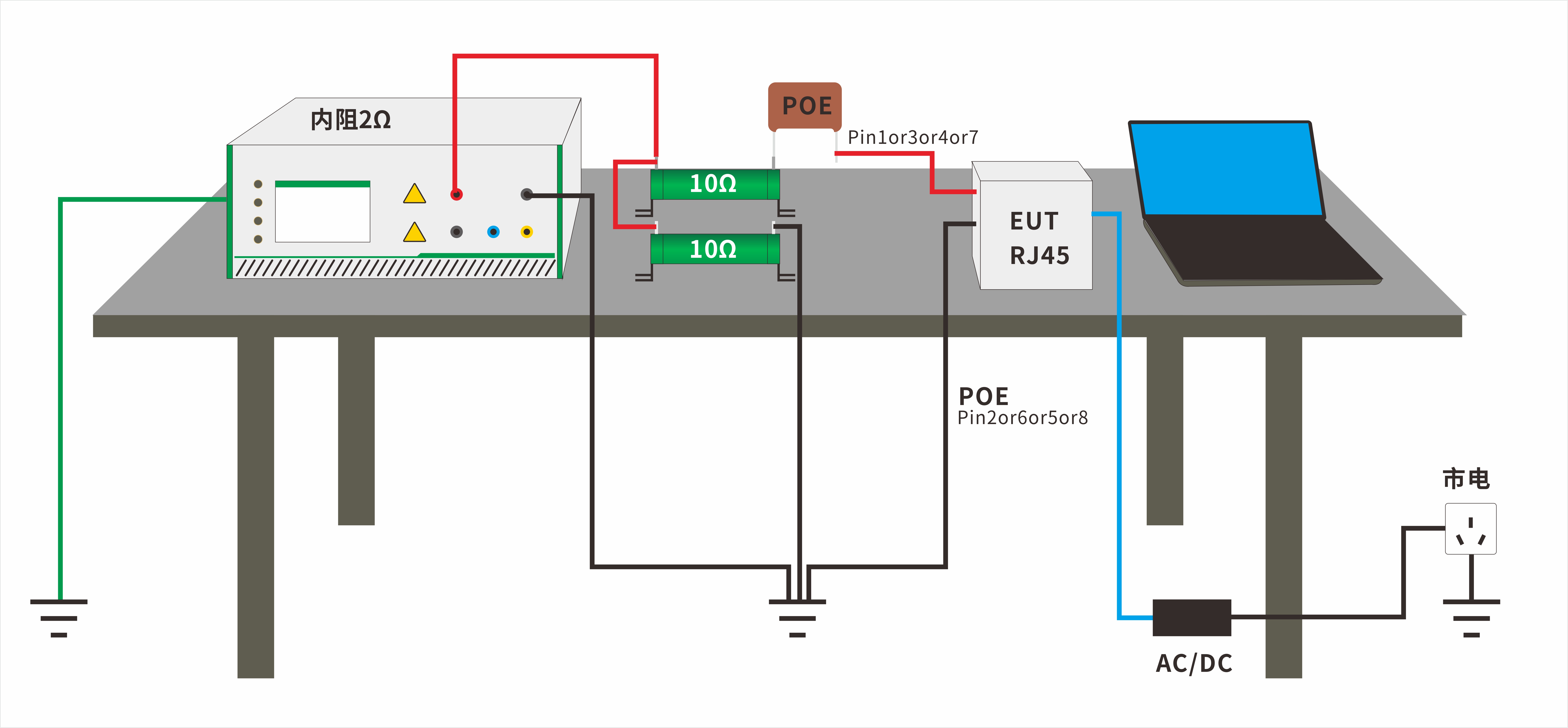

ITU-T K.XX(20/21/44)網口測試接線圖（K.44 A 6.7-5網口差模測試其中一條線時另外7線接地）

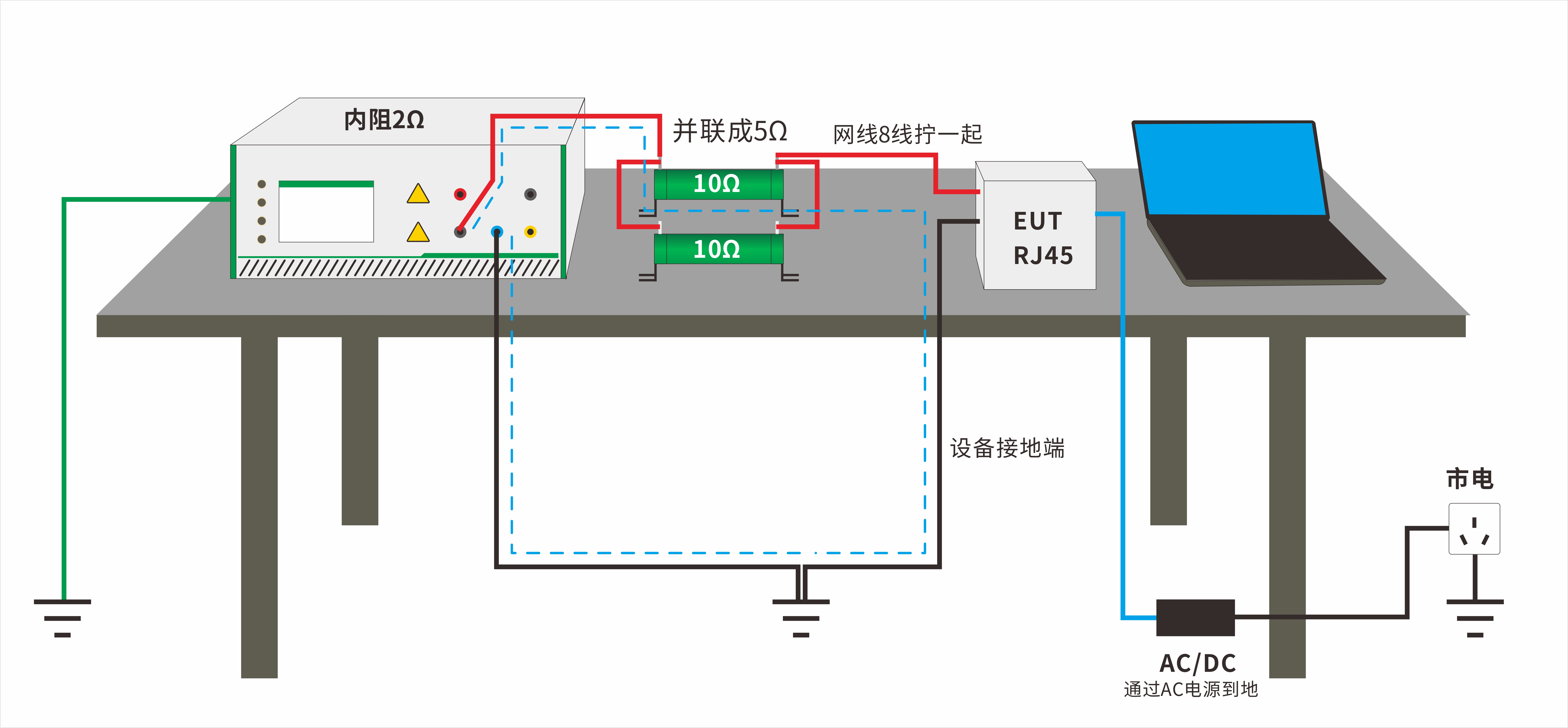

▼網口共模測試方法
ITU-T K.XX(20/21/44)網口測試接線圖（K.44 A 6.7-3a網口共模接地 8線對地）

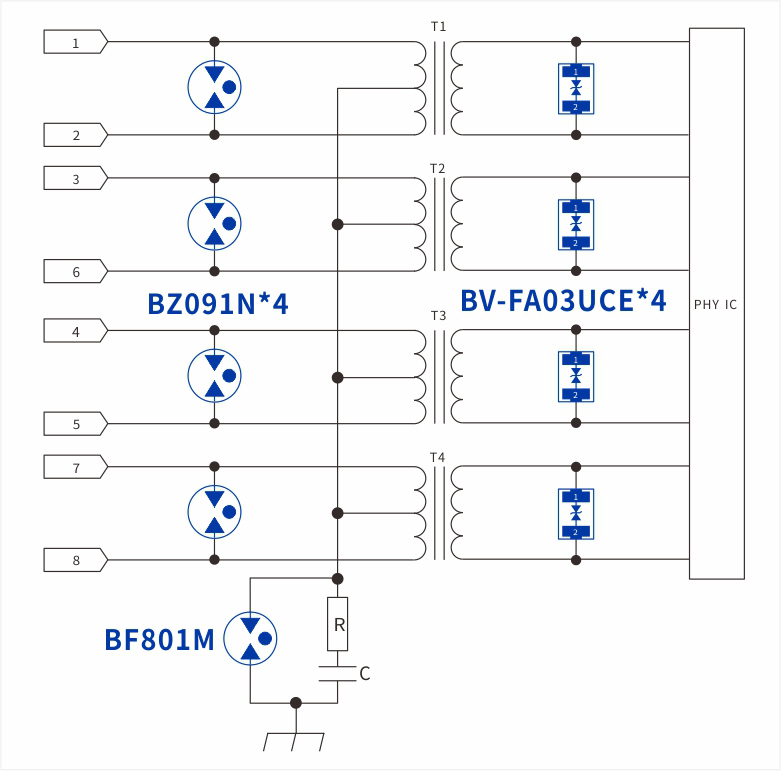

▼【防護方案】

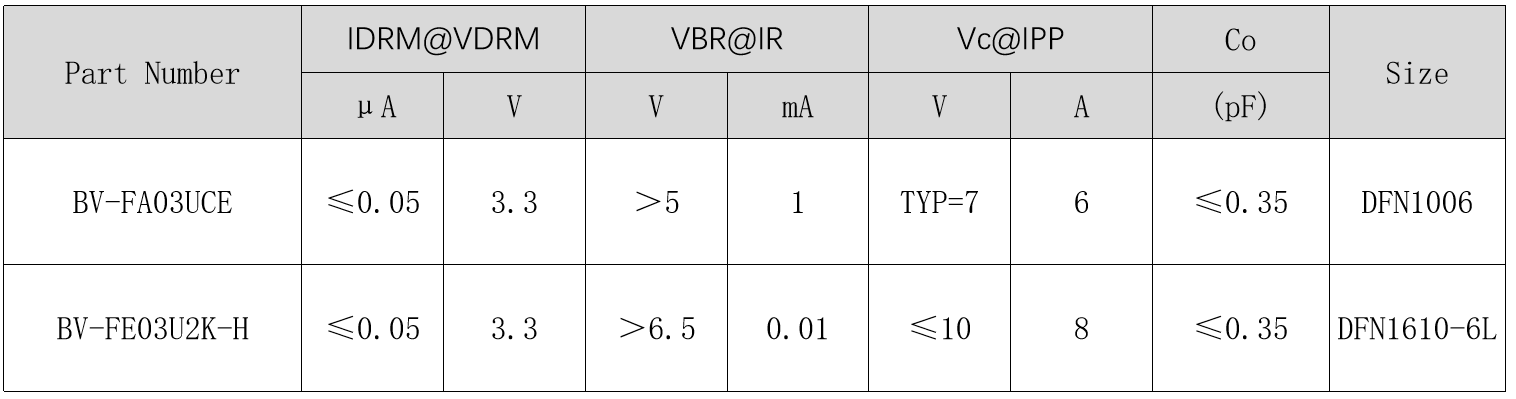

變壓器前級采用BZ091N用于解決初級6KV的大電流和高電壓，共模對地選用BF801M解決測試完后對地DC500V的絕緣耐用要求；變壓器次級采用BV-FA03UCE，低結電容，8A@8/20μs的IPP，適合用于5G 、10G的高速信號的EOS防護。器件的參數如下：

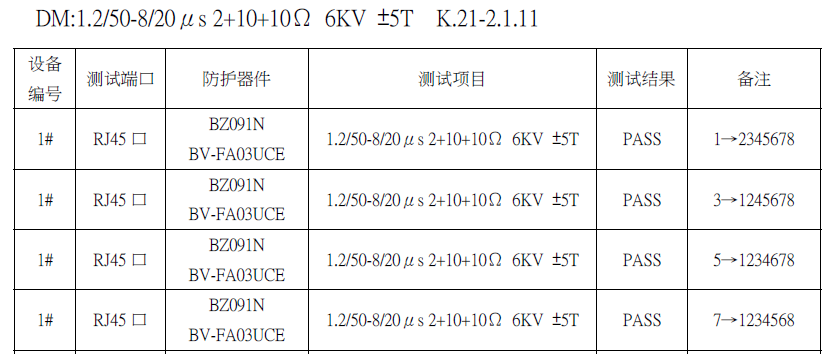

【測試數據】
【小結】
