防短路起火有絕招，檳城電子引領安全防護器件新紀元.

導讀

       2017年7月份，效力《體壇周報》10年之久的籃球記者李淼，被發現意外在家中去世，年僅35歲，死亡原因懷疑是由于空調內部元器件短路起火釋放濃煙導致窒息。隨著科技進步、生活水平提高，我們已根本離不開用電設備，那么究竟有多少危險潛伏在我們周圍呢？

導用電設備潛伏危險及解決方案讀

       用電設備都會在各端口安裝防護器件，如GDT、MOV、TVS等，這些器件直接跨接在電路兩端，用來吸收雷擊、浪涌、靜電等突波，當超額吸收這些突波后，防護器件會失效，而且呈現短路失效模式。這就是用電設備潛伏的危險和起火燃燒的原因之一。如需徹底解決該潛伏危險就需要開發能夠開路失效的安全防護器件，下面將詳細分析各端口風險及解決方案。

AC電源典型防護電路應用風險

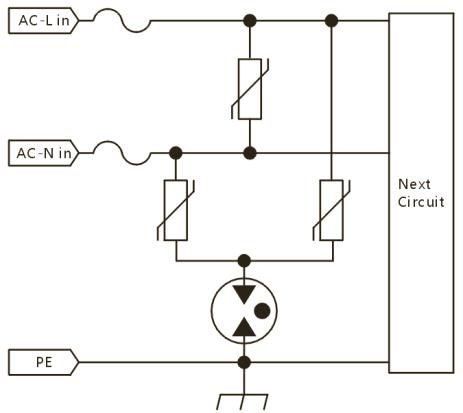

     下圖為電源口典型的三加一電路，三顆壓敏加一顆氣體放電管：

       根據設備應用環境，如電源口需要耐受5KA雷擊，那么至少在電路中需要串入15A的保險絲，15A保險絲的動作電流為30A，也就是說在30A之前保險絲無法起到保護效果，但30A以下足以使壓敏電阻起火燃燒。

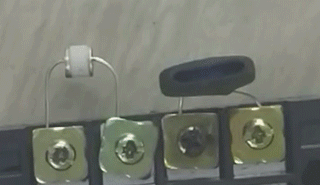

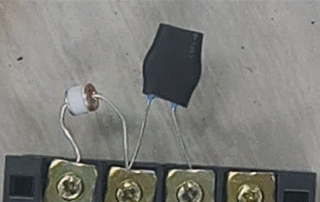

      視頻1：回路中加電1000V，20A時，15A的保險絲無法動作，壓敏起 火燃燒。

AC電源T-MOV的應用風險

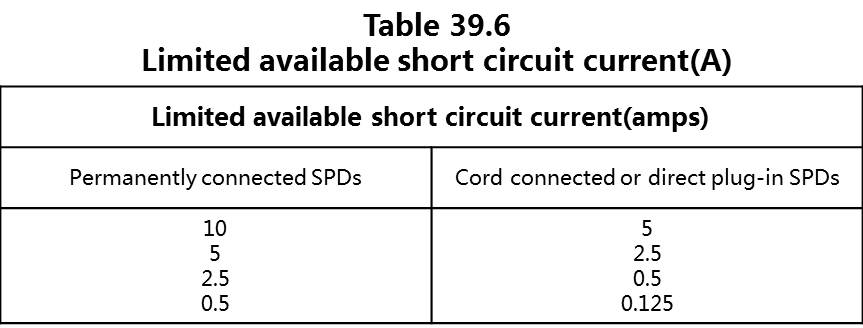

      T-MOV依照的標準為UL1449，具體關于T-MOV脫扣性能的部分條款如下：

     永久連接SPD，限流過電壓測試的最大電流為10A，所以在電路中使用還是有盲區存在，當電路中的電流為10A-30A時，T-MOV就會起火燃燒。

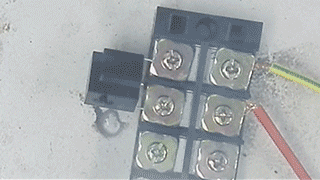

     視頻2： 回路中加電1000V，20A時，T-MOV起火燃燒。

有效解決方案

      如需徹底解決這個問題，我們需要一種理想電子元件，應具以下性能：

      1.  雷擊能夠正常通過，工頻（1-50A）呈現開路失效；

      2.  定義不同工頻電流對應切斷電路的時間，在這個電流時間下，壓敏可以耐受；

      3.  由于壓敏擊穿后阻抗不確定，發熱量不受控制，所以不能依賴于壓敏發熱切斷電路。

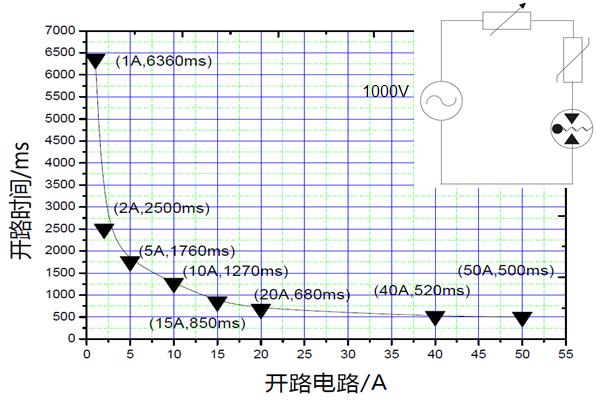

       開路失效氣體放電管可以滿足這三點性能，且可以在工頻過來時很快切斷電路，如下圖為開路失效氣體放電管的工頻電流和斷開時間測試曲線：

視頻3：回路中加電1000V，20A時，開路失效氣體放電管0.68S切斷電路。

視頻4：回路中加電1000V，40A時，開路失效氣體放電管0.52S切斷電路。

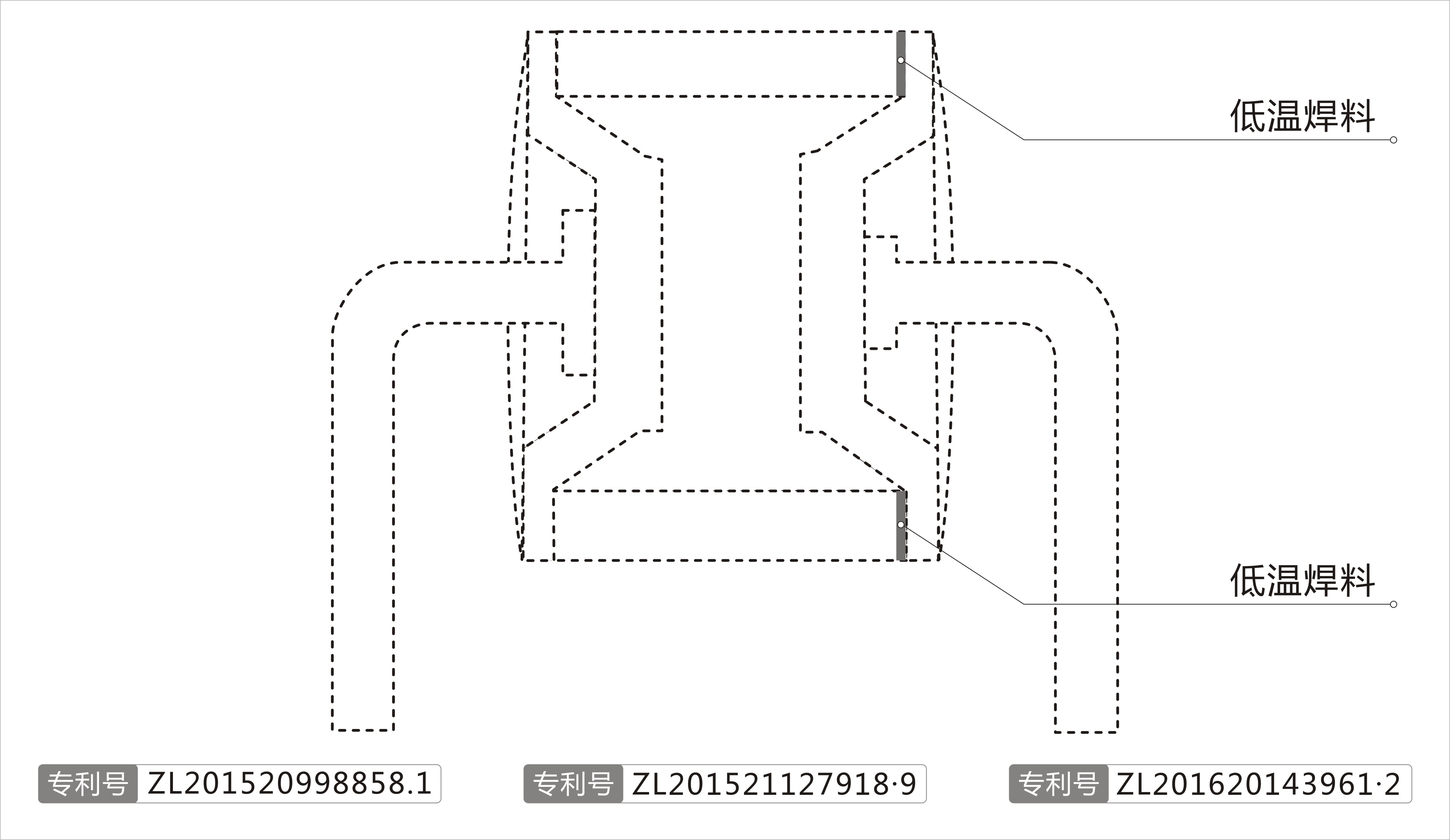

        開路失效氣體放電管能夠很快的斷開工頻電流而不依賴于外部熱量，是由其內部結構決定的。

AC電源防護小結

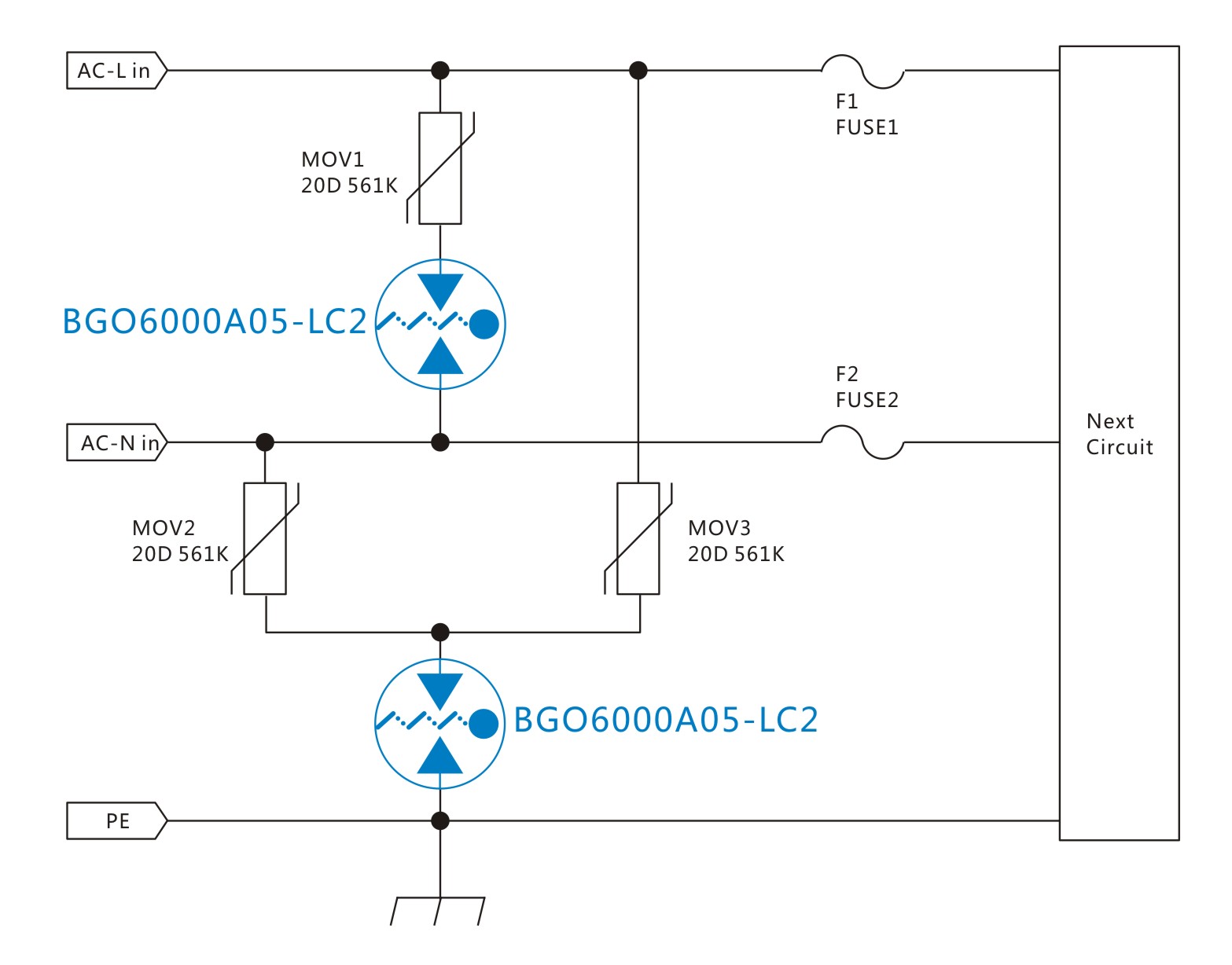

      AC交流電源口通用三加一解決方案和T-MOV方案還是有導致起火燃燒的盲區存在，開路失效氣體放電管正好解決了這個盲區，推薦使用在共模或差模之間串聯壓敏電阻使用。

DC電源風險及檳城新方案

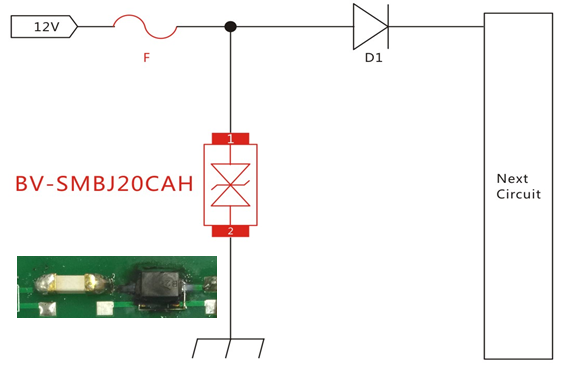

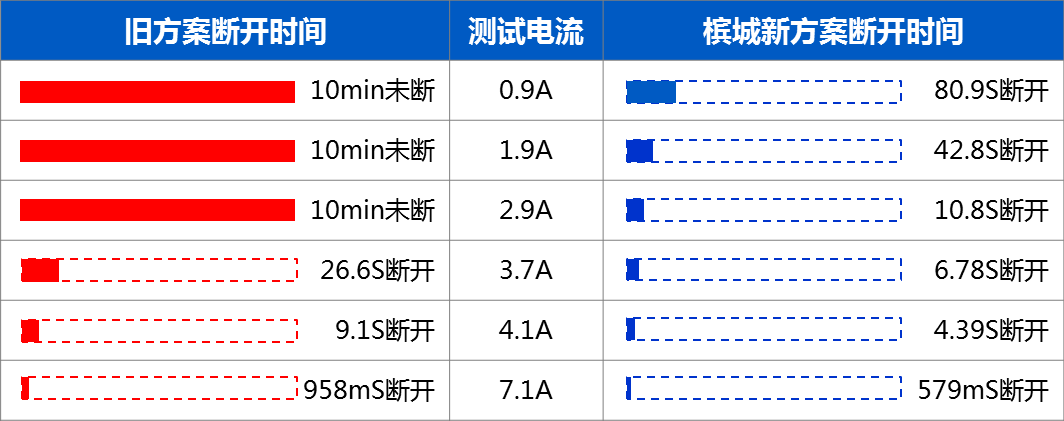

       由于回路需要耐受500A的雷擊，所以保險絲需要選2.5A慢熔保險絲，2.5A保險絲會在3.5A才能斷開電路，所以3.5A以下為保險絲存在的盲區。

行業傳統方案

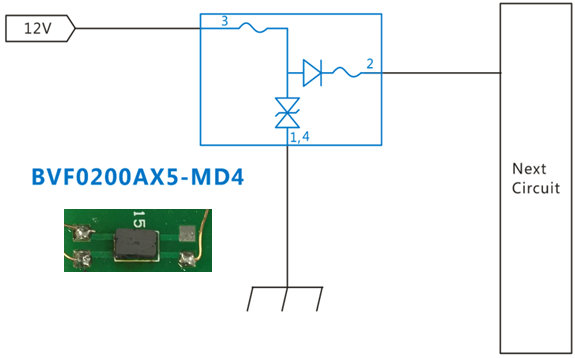

檳城創新方案

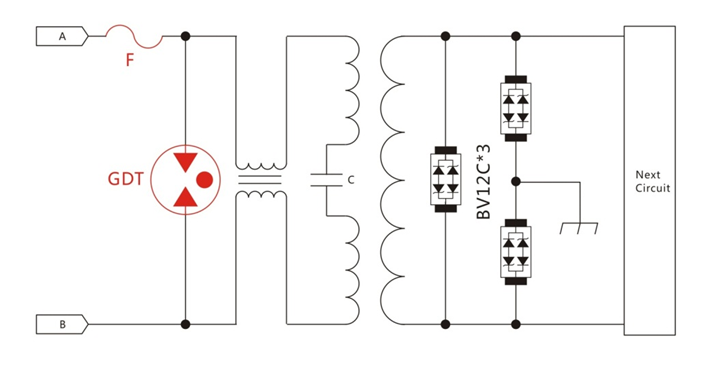

網口防護風險及檳城新方案

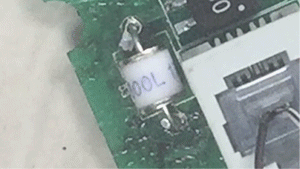

         傳統方案輸電線搭接到網線上后，將會導致網口防護器件起火燃燒，檳城創新方案能徹底解決網口電力線搭接的問題。

行業傳統方案

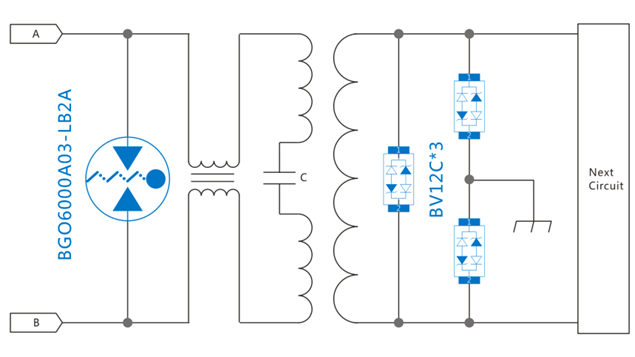

檳城創新方案

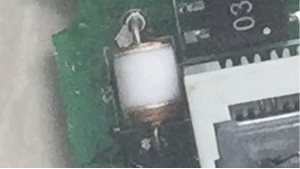

視頻5：傳統方案電力線搭接測試

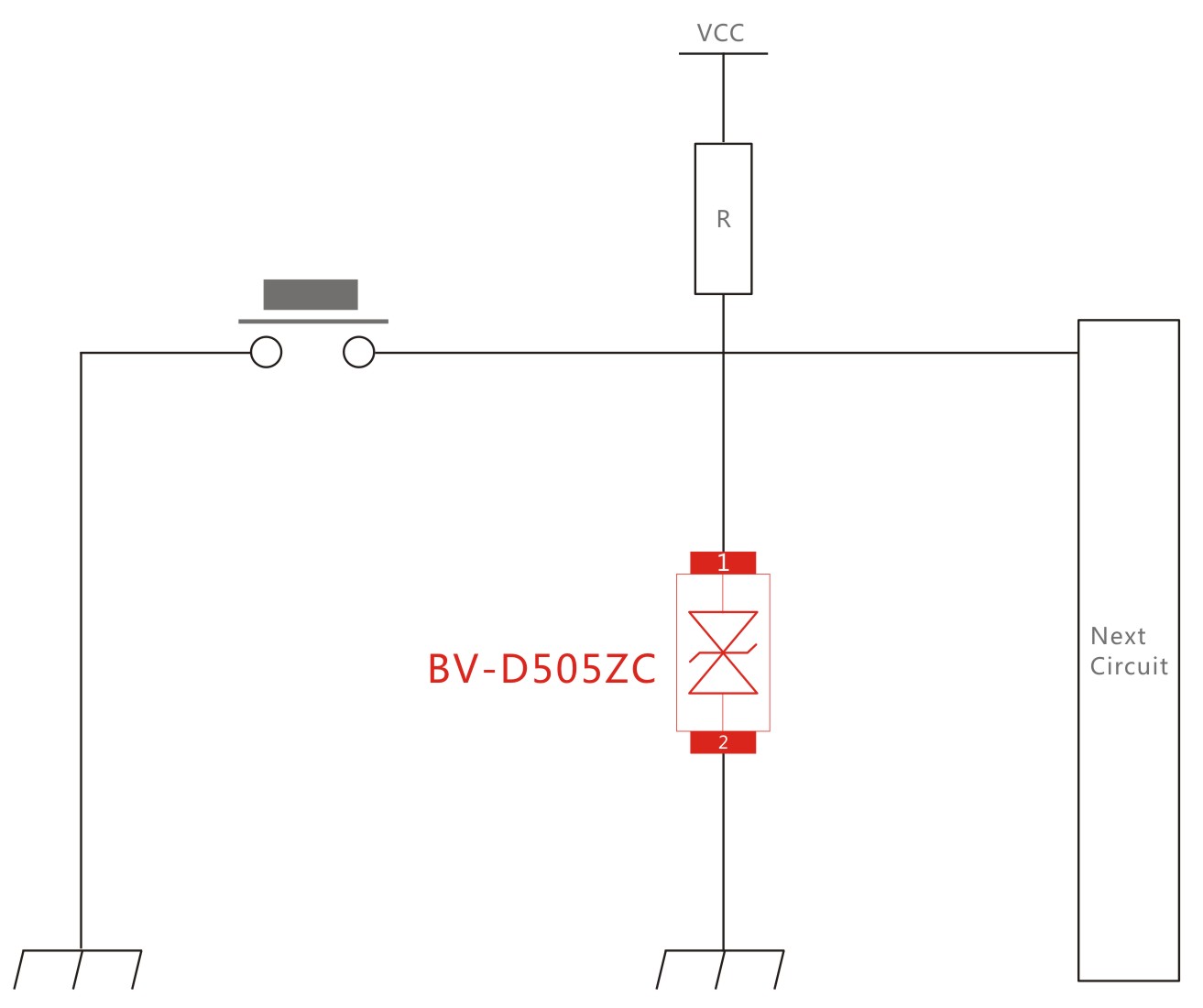

ESD器件應用風險及檳城新方案

      行業傳統ESD類防護器件由于突波等損壞時呈現短路失效，影響設備使用。檳城創新方案ESD類防護器件失效時呈現開路，不影響設備繼續使用。

8/20μs  18A可以耐受，芯片不損壞；18A以上芯片會耐受或短路失效。

行業傳統方案

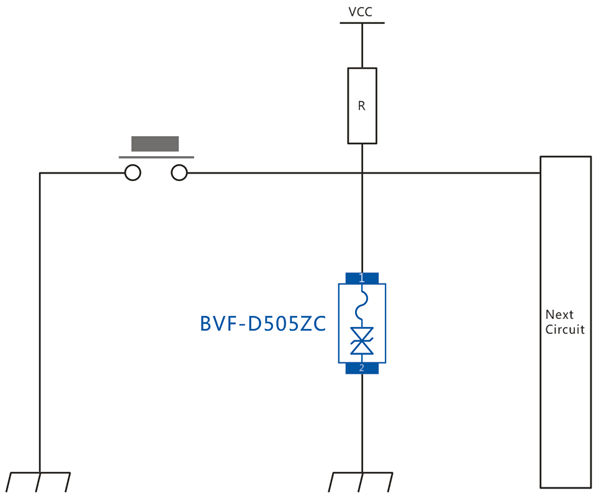

檳城創新方案

8/20μs  18A可以耐受，芯片不損壞；18A以上芯片會耐受或開路失效。

總結

       目前在用電設備上被廣泛使用的安全防護類器件，從開始使用也有近百年的時間，確實大大降低了用電設備被雷擊、浪涌、靜電等突波損害的幾率，但該類器件的短路失效模式一直困擾著相關領域的技術人員。檳城電子研發的開路失效系列安全防護器件徹底解決了這一難題，引領安全防護器件新紀元。
